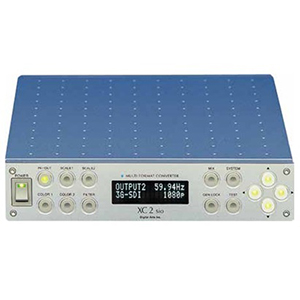

マルチフォーマットコンバーター XC1 Ver2シリーズ
各種アナログ・デジタル信号を用途に応じてさまざまな信号形式に変換することができるマルチフォーマットコンバータです。
主な特徴
・拡張されたマルチフォーマット対応
入出力とも3G/HD/SD-SDIをはじめHDMI/DVI・RGB/コンポーネント・コンポジットの各信号に
対応しています。 いずれの信号も相互に変換が出来ますから、
１台でアップ・ダウン・D/A・A/Dのコンバータとして使用することが可能です。
・２系統入力に対応
入力は各信号とも２系統に対応しておりますので任意の信号の切り替え、
PinPなどの画像合成をして変換表示ができます。
・高画質化
HDMI(RGB/Y Pb Pr 4:2:2 10bit)SDI(Y Pb Pr 4:2:2 10bt)入出力に対応しています。
内部映像処理も10bitですのでより 鮮明でかつ滑らかな変換表示が可能になりました。
他に、『オーディオ入出力に対応』『柔軟なアスペクト変換』『P in P機能』『上下・左右反転表示』
『強化されたリニアズーム』などがあります。
製品のラインナップ
・XC1 Ver2（ベーシックモデル）
・XC1 sioVer2（SDI入出力対応）
・XC1 sio⁺Ver2（SDI 2入力対応）
仕様
映像入出力信号
| 入力信号 | XC1 Ver2 | sio | sio+ | |
|---|---|---|---|---|
| HDMI/DVI | HDMI typeA（19ピン）×2 HDMI 規格準拠 DVI Rev1.0 規格準拠 対応解像度：VGA / SVGA / XGA / SXGA / UXGA / WUXGA (CTV RB) VESA 規格準拠 対応フォーマット：480i / 720p / 1080i / 1080p | ● | ● | ● |
| SDI | BNCX2（リクロックアウト付）【sio,sio+のみ対応 sioは1系統 sio+は2系統】 480i / (SD-SDI) / 720p / 1080i / 1080p(HD-SDI) / 1080p(HD-SDI) / 1080p(3G-SDI) SMPTE259M / 292M / 425M 規格準拠 0.8Vp-p 75Ω | ● | ● | |
| RGB | D-Sub（15ピン）×2 対応解像度：VGA / SVGA / XGA / SXGA / UXGA / WUXGA（CVT RB） VESA規格準拠 RGB：0.7Vp-p 75Ω Hs Vs：TTLレベル | ● | ● | ● |
| コンポーネント | RGBと共用 対応フォーマット：480i / 720p / 1081i Y：1.0Vp-p Pb（Cb）Pr（Cr）0.7Vp-p 75Ω | ● | ● | ● |
| コンポジット | BNC×2 対応フォーマット：NTSC 規格準拠 1.0Vp-p 75Ω | ● | ● | ● |
| デジタルオーディオ | HDMI typeA（19ピン）×2 BNC×2【sio,sio+のみ対応 sioは1系統 sio+は2系統】 リニアPCM 48kHz 24bit 8ch | ● | ● | ● |
| ゲンロック入力信号 | BNC×1【sio,sio+のみ対応】 対応フォーマット：NTSC 480iBB | ● | ● |
| 出力信号 | XC1 Ver2 | sio | sio+ | |
|---|---|---|---|---|
| HDMI/DVI | HDMI typeA（19ピン）×2 HDMI 規格準拠 DVI Rev1.0 規格準拠 対応解像度：VGA / SVGA / XGA / SXGA / UXGA / WUXGA (CTV RB) VESA 規格準拠 対応フォーマット：480i / 720p / 1080i / 1080p | ● | ● | ● |
| SDI | BNCX2（リクロックアウト付）【sio,sio+のみ対応 sioは1系統 sio+は2系統】 480i / (SD-SDI) / 720p / 1080i / 1080p(HD-SDI) / 1080p(HD-SDI) / 1080p(3G-SDI) SMPTE259M / 292M / 425M 規格準拠 0.8Vp-p 75Ω | ● | ● | |
| RGB | D-Sub（15ピン）×2 対応解像度：VGA / SVGA / XGA / SXGA / UXGA / WUXGA（CVT RB） VESA規格準拠 RGB：0.7Vp-p 75Ω Hs Vs：TTLレベル | ● | ● | ● |
| コンポーネント | RGBと共用 対応フォーマット：480i / 720p / 1081i Y：1.0Vp-p Pb（Cb）Pr（Cr）0.7Vp-p 75Ω | ● | ● | ● |
| コンポジット | BNC×2 対応フォーマット：NTSC 規格準拠 1.0Vp-p 75Ω | ● | ● | ● |
| デジタルオーディオ | HDMI typeA（19ピン）×2 BNC×2【sio,sio+のみ対応 sioは1系統 sio+は2系統】 リニアPCM 48kHz 24bit 8ch | ● | ● | ● |
外部制御
D-sub（9ピン）×1
RS232C ポートレート：24200
各種機能
適応型IP変換・アスペクト変換・リニアズーム(1.0～2000%)・表示位置調整
各種画質調整(シャープネス・明るさ・コントラスト・色濃度・色相・カラーコレクト)・上下左右反転表示
PinP他２画面同時表示・テストパターン表示・オーデイオデイレイ調整・メモリ機能・外部制御(RS232C)
ゲンロック機能【sio、sio+のみ対応】他
一般仕様
電源電圧 AC90～240V 50/60 Hz 消費電力 30W
外形寸法 W218×H50×D246(mm)
質量 2.0kg
動作温度 0℃～40℃
動作湿度 20%～90%(結露なきこと)
付属品 電源ケーブル(1.8m)
