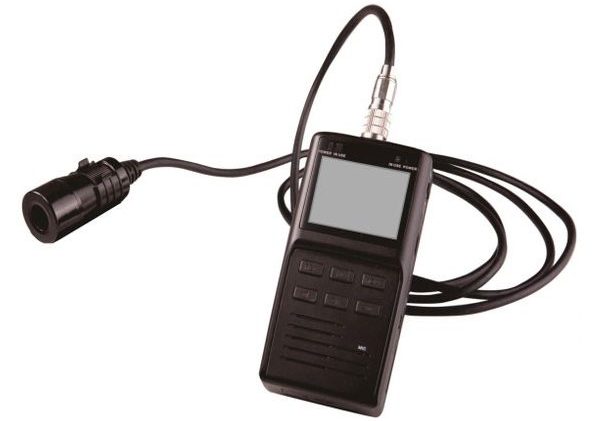

耐熱カメラMAS MLシリーズ

完全現場主義!簡単設置・簡単操作の耐熱カメラ

製品の品質管理、各種試験及び設備保全などにおいて、高温環境化で監視したいというニーズが高まっています。

耐熱カメラ MAS MLシリーズは特殊断熱素材による自然空冷方式を採用しており、カメラヘッドは小型・軽量、設置位置を選ばず、小さな恒温槽にも設置可能です。また、コントローラ部のSDカードに最大で22時間ものデータが保存できます。

MLシリーズの共通特徴

  • 簡単設置・簡単操作で移動も容易
  • 空冷、水冷も使わない耐熱オリジナル設計
  • 映像はSDカードへフルHD画質で保存
  • HDMI出力搭載により、外部モニターを
    介してモニタリング可能
  • 高輝度LEDライト内蔵
  • 被写体に合わせたレンズ選択が可能

業界別導入事例と効果

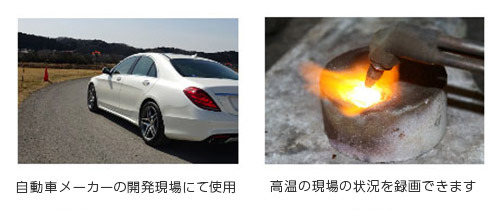

自動車業界

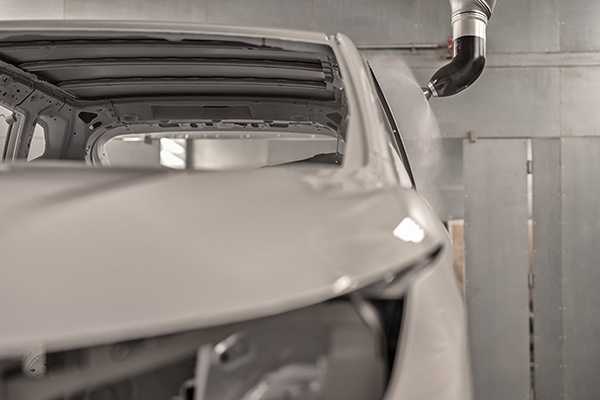

塗装工程

  • 背景:塗装後の乾燥工程における品質管理
  • 活用方法:乾燥前後の塗装ムラやタレを可視化。
    エンジンルームやドア付近に設置し、塗装方法の改善に活用。
  • 導入効果:塗装品質の安定化、不良率低減、生産コスト削減。

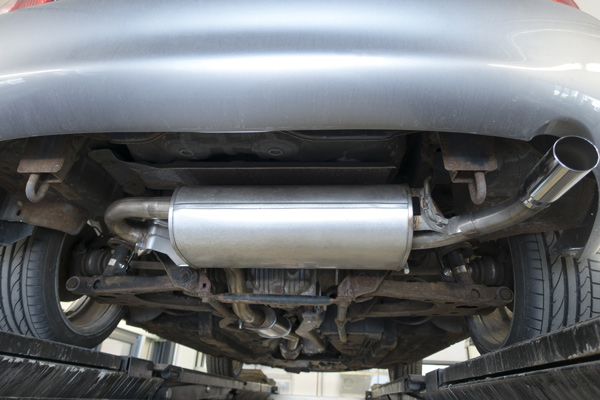

エンジンルーム・排気管

  • 背景:高温部品(マフラー周辺等)の開発・耐久試験
  • 活用方法:高温下での部品劣化や変形を連続監視。
  • 導入効果:耐熱性能向上、開発サイクルの短縮。

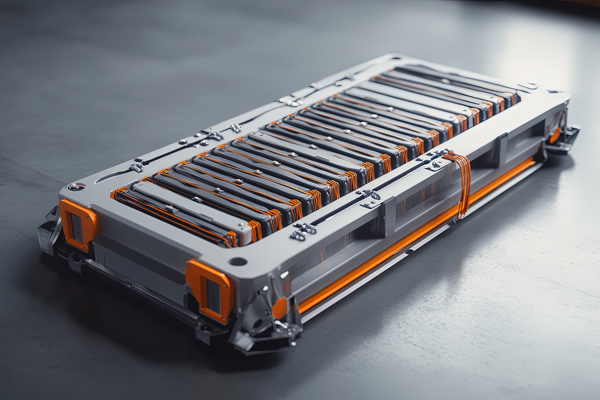

EVバッテリー

  • 背景:EV用高性能バッテリー開発
  • 活用方法:内部発熱状況を監視、耐久性向上に寄与。
  • 導入効果:安全性向上、バッテリー寿命の延長。

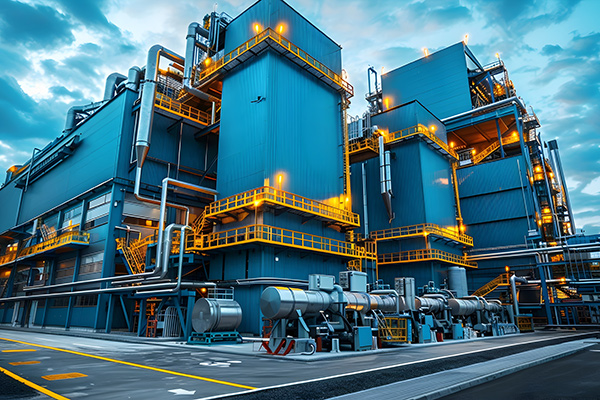

鉄鋼・焼却業界

加熱炉

  • 背景:高温環境下での素材開発・耐久試験
  • 活用方法:加熱炉内熱源付近に設置し、長時間モニタリング。
  • 導入効果:素材の耐久性向上、新素材開発支援。

焼却炉

  • 背景:産業廃棄物処理現場での焼却監視
  • 活用方法:ゴミの燃焼挙動や耐火煉瓦の劣化を監視。
  • 導入効果:安全運転支援、設備寿命の延長。

電気・電子業界

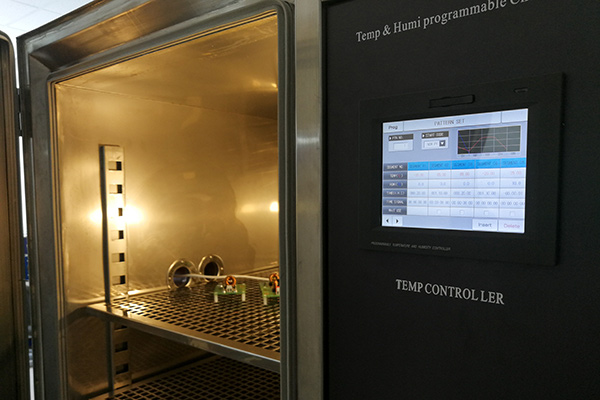

恒温槽

  • 背景:電子部品・素材開発の高温試験
  • 活用方法:一定温度での部品変化を連続監視。
  • 導入効果:信頼性試験の精度向上、製品品質の向上。

恒温槽内ステータ放電現象

  • 背景:潤滑油付きステータの放電現象観察
  • 活用方法:異常発熱・放電現象を記録。
  • 導入効果:設計改善、故障率の低減。

化学・医療・製薬業界

恒温槽

  • 背景:樹脂・フィルム素材の耐熱試験
  • 活用方法:高温下での素材変化を観察。
  • 導入効果:新素材開発支援、品質評価の効率化。

高圧蒸気滅菌機

  • 背景:高温・高圧下での医療部材開発
  • 活用方法:滅菌機内の素材変化をリアルタイム記録。
  • 導入効果:耐熱・耐圧性能評価の精度向上。

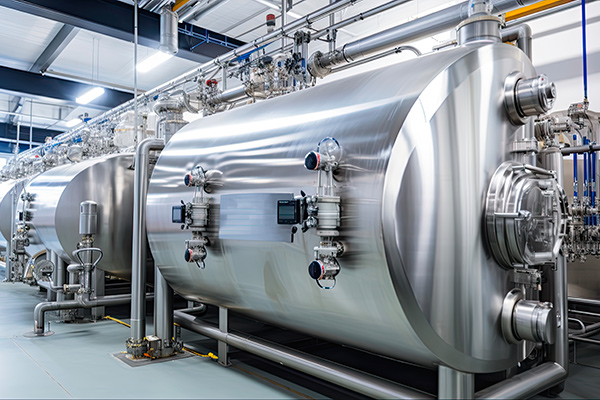

食品・菓子業界

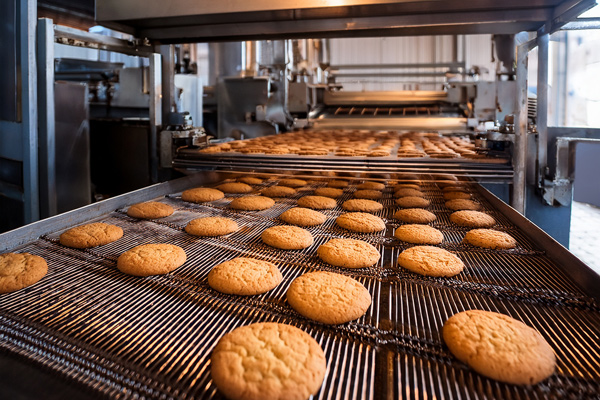

オーブン

  • 背景:高温加熱による食材変化監視
  • 活用方法:オーブン内部の食品素材の挙動を撮影。
  • 導入効果:焼成工程の品質向上、安定した製品供給。

セントラルキッチン

  • 背景:麺類(パスタなど)の茹で上がり状態の安定化
  • 活用方法:高温ボイル槽内を撮影、状態を最適化。
  • 導入効果:食材品質の均一化、調理工程の標準化。

航空・造船業界

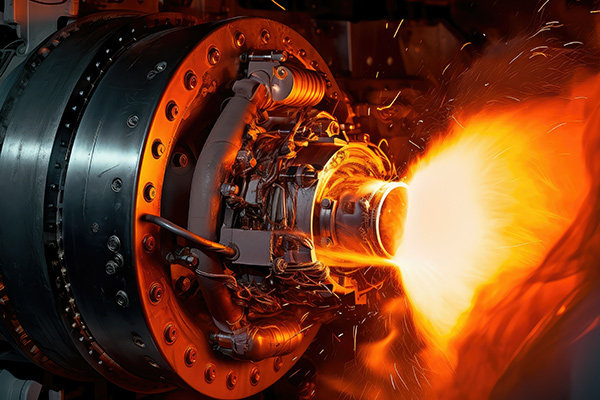

旅客機エンジン

  • 背景:エンジン高温時の異物検出
  • 活用方法:推力最大時のエンジンルーム監視。
  • 導入効果:異物早期発見による安全性向上。

船底・スクリュー

  • 背景:異物(ロープ等)付着の検知
  • 活用方法:模擬プール実験で引き波やスクリュー周辺を可視化。
  • 導入効果:トラブル防止、運航効率の向上。

住宅・建築業界

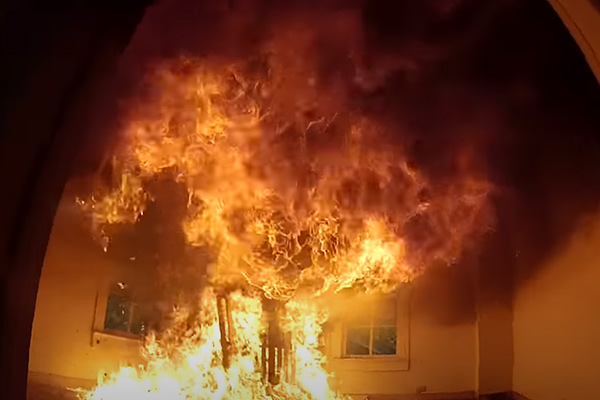

建築部材耐火試験

  • 背景:外壁などの耐火性能評価
  • 活用方法:燃焼試験中に部材の変化を記録。
  • 導入効果:耐火建材の品質向上、認証取得支援。

    MLシリーズラインアップ

    周辺環境の温度に対応して3種類のモデルがあります。

    ML-100    :環境温度100℃以内の対応モデル
    ML-200&300  :環境温度200/300℃以内の対応モデル
    ML-1200    :環境温度1200℃以内の対応モデル(詳細はこちら

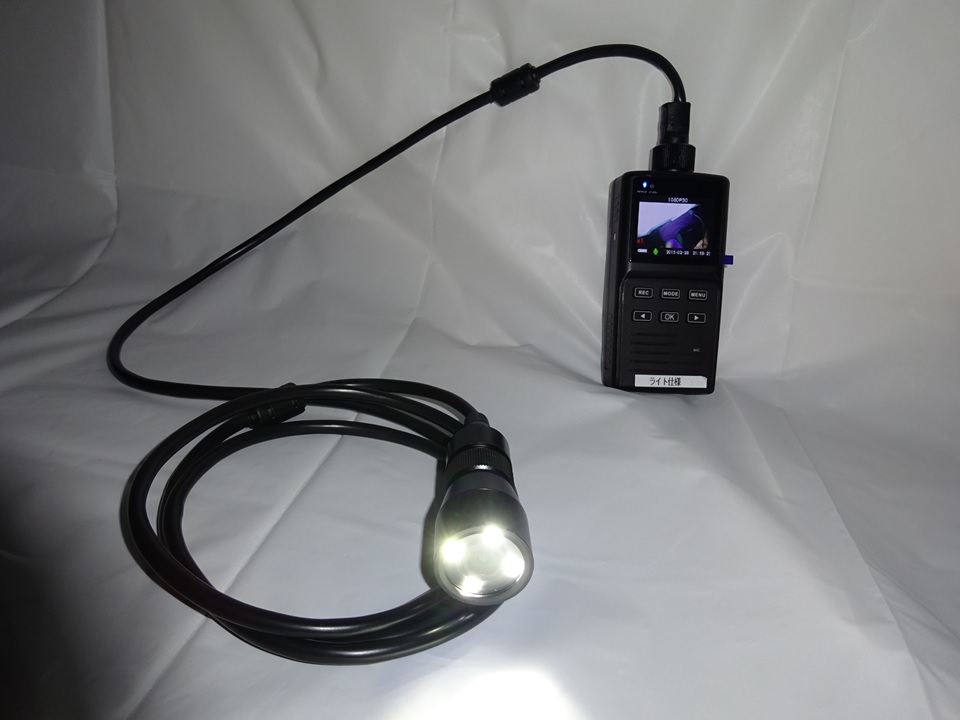

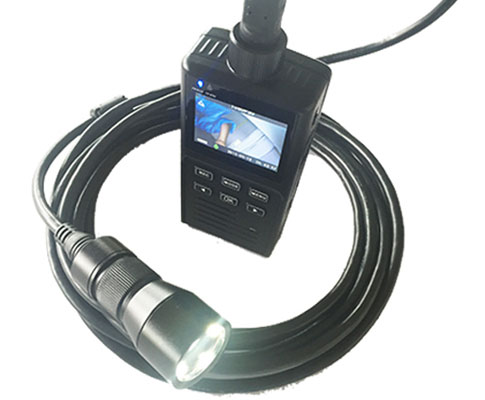

    100℃対応耐熱カメラ ML-100-5M

    製品の特徴

    • 耐熱・完全防水のカメラ(10気圧)
    • 周辺環境温度100℃までに対応
    • 1920×1080ピクセルの高解像度
    • 高輝度LED照明を内臓
    • 小型カメラ φ32mmx96.1mm
    • モニター付小型コントローラ 58.8mmx152.4mmx34.4mm
    • 最大128GBのSDカードに画像保存・再生が可能
    • 6種類からのレンズ選択が可能
    • カメラケーブルを選択可能 5m(標準)/ 8m(オプション)

    標準レンズはf5.0mm 水平画角75°
    オプションレンズの選択が可能です
    (実装後はレンズ交換できません)

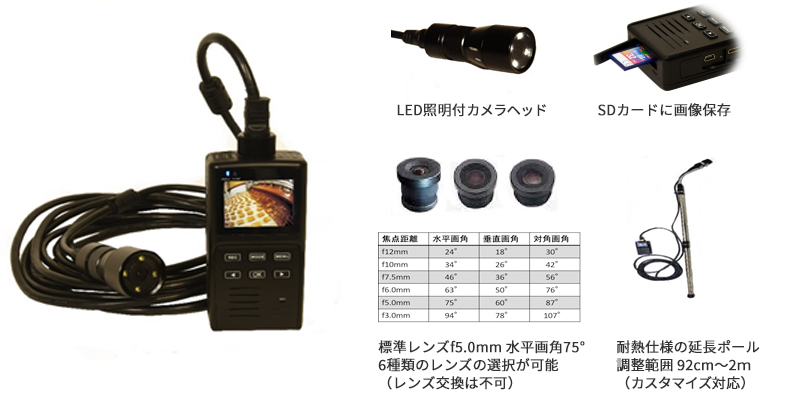

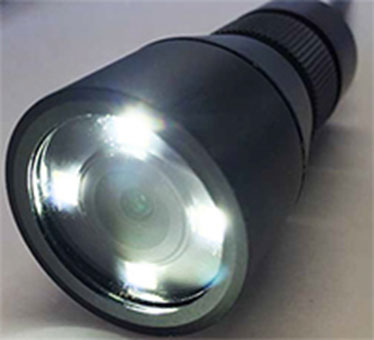

    LED照明付カメラヘッド

    SDカードに画像保存

    耐熱仕様の延長ポール
    範囲97cm-2m(カスタマイズ対応)

    主な仕様

    カメラヘッド/ケーブル/コントローラ

    カメラ耐熱温度100℃
    撮像素子1/3”CMOS 5M Pixels
    カメラケーブル長5m(標準)、8m(オプション)から選択
    冷却方法特殊断熱素材による自然空冷
    内蔵4灯LED約5m照射距離内
    動画記録総画素数1920 x 1080 ピクセル(30fps)1280 x 720 ピクセル(60fps)
    848 x 640 ピクセル(60fps)
    映像出力端子HDMI(ミニ),USB2.0,AV ※記録中のHDMI出力不可
    JIS保護等級IP68 (カメラ及びカメラケーブル部)
    安全規格PSE, RoHS,CE
    リモコン赤外線 10m遠隔操作可能(録画、録画停止、解像度選択)
    連続使用時間約6時間(同梱バッテリー使用時、ただし、周辺環境により変化します)
    記録メディア最大128GB SDXC card Class 10 (Max 約22時間)
    ファイルフォーマット静止画:JPEG、動画:MOV
    ズーム4倍デジタルズーム
    焦点距離0.3m~infinity
    映像記録MPEG4 Video Recorder
    寸法カメラヘッド:φ32mmx96.1mm
    コントローラ:58.8mmx152.4mmx34.4mm
    総質量620g(5mケーブルを含む)カメラのみ120g・コントローラ310g
    電源リチウムイオンバッテリー 4000mAh(充電時間 約6時間)
    又はACアダプタ:AC100V~240V

    ※製品の仕様は改善のために予告なく変更することがあります。

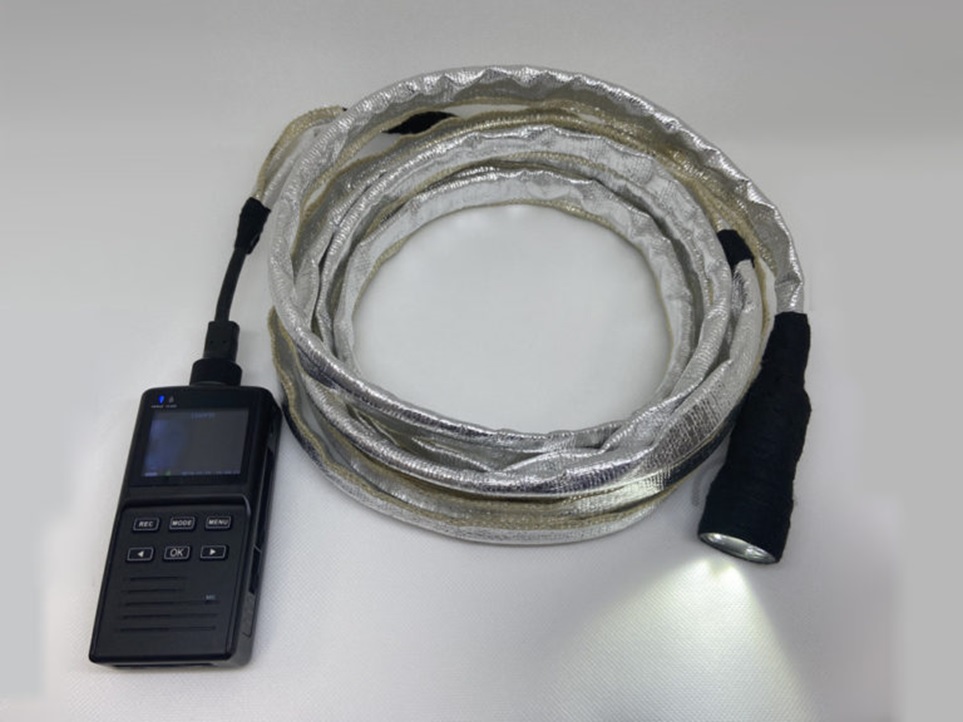

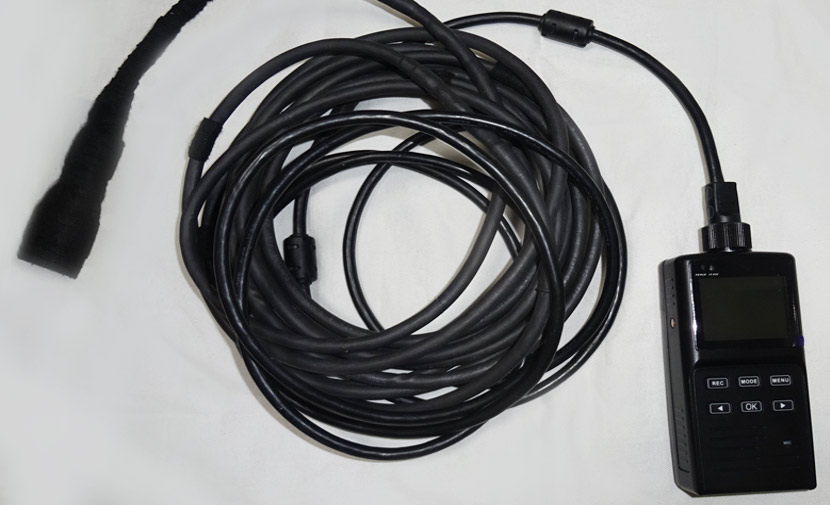

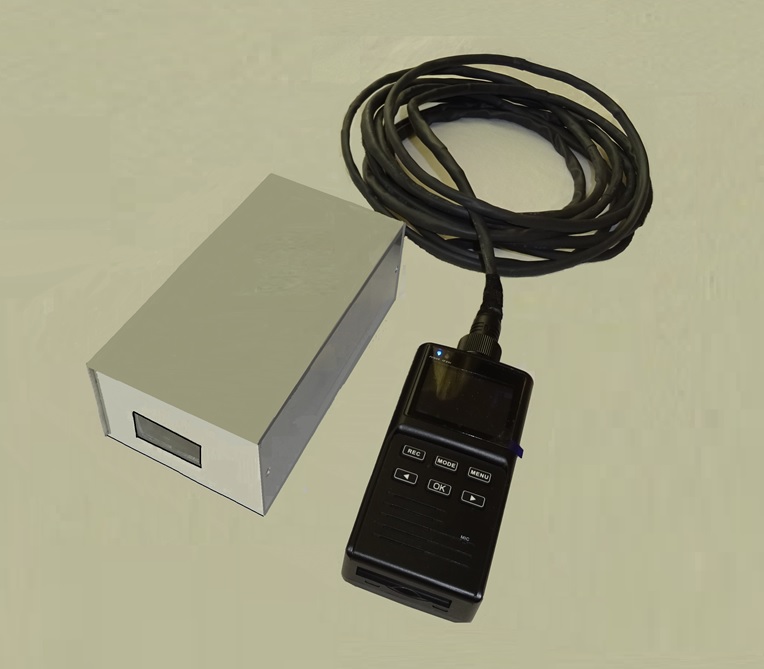

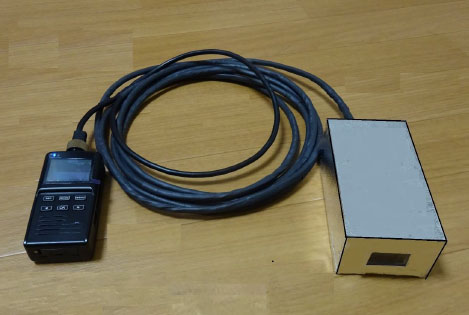

    200/300℃ 対応耐熱カメラ ML-200/300-5M

    耐熱カメラML-200/300は、空気より熱伝導率が低い特殊断熱素材を採用しカメラおよびケーブルを保護することにより、自然空冷で200℃、300℃の使用を実現しています。小型・軽量で取付位置を選ばず様々な用途に活用いただけます。導入例としては、商品開発や素材開発などで恒温槽内部の撮影、また太陽パネルの耐久試験では冷却装置を使用して24時間365日の記録にも使用されています。自動車産業では、EV車の素材開発や恒温槽内での試験記録にも使用されています。

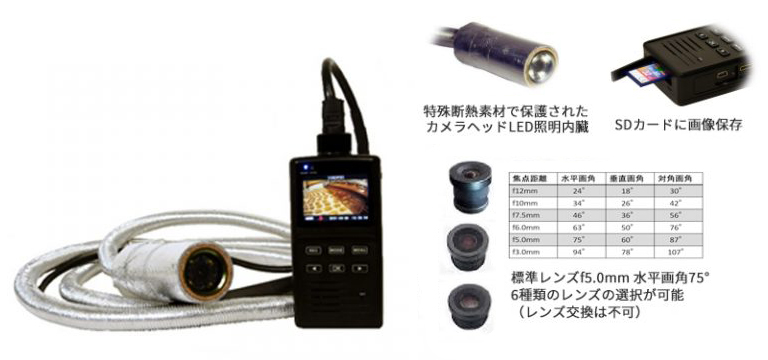

    LED照明内蔵 特殊断熱素材で保護されたカメラヘッド

    SDカードに画像保存

    標準レンズはf5.0mm 水平画角75°
    オプションレンズの選択が可能
    (実装後はレンズ交換できません)

    製品の特徴

    • 1920×1080ピクセルの高解像度
    • 高輝度LED照明を内臓
    • 小型カメラ 約φ40mmx105mm
    • モニター付小型コントローラ 58.8mmx152.4mmx34.4mm
    • 最大128GBのSDカードに画像保存が可能
    • 6種類からのレンズ選択が可能
    • カメラケーブルを選択可能 標準5m・オプション8m
    【耐熱カメラ、特にML-200/300をご検討いただく場合の注意点】

    ML-200およびML-300耐熱カメラは、唯一無二の特殊断熱素材で保護することで、小型・軽量の耐熱カメラを実現しています。ただし、環境が200℃から300℃になると、周辺物質から発生するガスの影響を考慮しなければなりません。その結果として耐熱カメラの耐熱対応時間が短くなり、場合によってはカメラを使用することが出来ません。そのため、使用環境により耐熱素材の状況を考慮する必要があり、事前に仕様内容を確認御打合せの上、デモ・御見積対応させていただいております。(特注対応)

    【使用環境についての留意点】

    大気中の酸素、一般可燃ガス、硫化水素、一酸化炭素等の環境下で発生するガスがカメラに悪影響(故障、誤動作等)を及ぼす場合が有り、以下のガス発生下では、使用することが出来ません。

    1. シリコーン化合物(Si化合物)が高濃度で連続発生している場合
    2. 硫化物(H2S、SO2等)が高濃度で連続発生している場合
    3. ハロゲン系のガス(CI化合物、フロン等) 発生している場合

    万一、シリコーン等が存在する場所でカメラを使用した場合、次に使用するまでに必ずガス感度を確認してください。
    汚水、粉塵、金属粉等の存在する環境下で使用した場合、これらの物質がカメラ部を含むシールド材の表面に吸着し、耐熱の保護材の面積を減少させ、熱に対する耐久性を著しく低下させます。このような状況下での使用は避けてください。
